1　概述

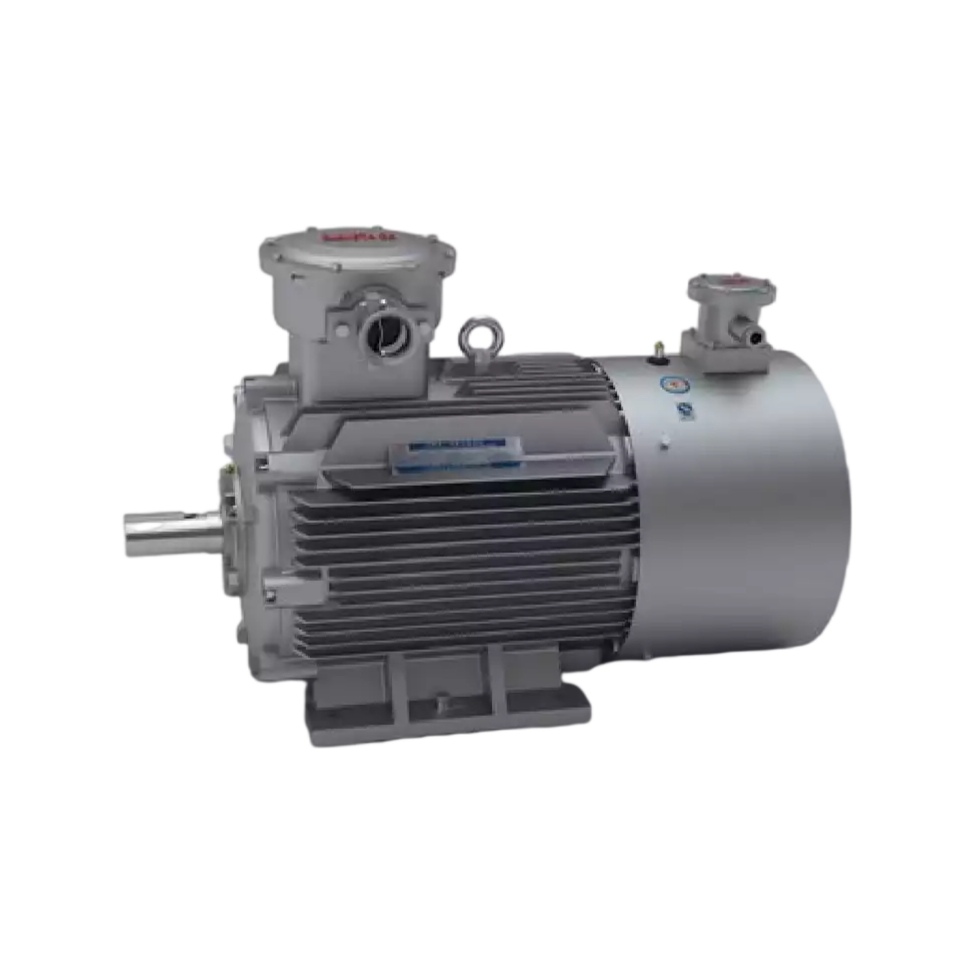

YBPT3系列隔爆型變頻調速三相異步電動機是我公司開發設計的分為自帶風扇冷卻和另配獨立電源的冷卻風機兩種結構，效率指標符合GB 18613-2020《中小型三相異步電動機能效限定值及能效等級》中3級電動機節能評價值的規定。

本系列電動機符合國家標準GB 3836.1《爆炸性環境  第1部分：設備通用要求》和GB 3836.2《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定。

本系列電動機制成隔爆型，適用于爆炸性氣體環境中機械設備的電力驅動。Ⅱ類：除煤礦外的其它爆炸性氣體環境，防爆標志為ExdIIAT（1-4）Gb，ExdIIBT（1-4）Gb，ExdIICT（1-4）Gb，ExdIGb，溫度組別為T1、T2、T3、T4。功率等級和安裝尺寸符合GB/T4772.1和GB/T4772.2。

2　產品結構特點

a) 電動機主接線盒位于機座的頂部，可以左右旋轉滿足用戶不同出線方式的要求；

b）機座號H160及以上電機，可以根據用戶需要提供定子測溫裝置、軸承測溫裝置、加熱器、不停機注排油裝置；

c) 機座號225及以上電機，可根據用戶需要提供底腳調整螺栓孔；

d) 接線盒、機座、端蓋和風罩的外形美觀、樣式新穎，并且有利于降噪和通風；

e) 電動機采用熱分級為155級(可選180級)絕緣系統，從而延長電機的使用壽命；

f) 電動機工作制為S1，冷卻方式為IC411或IC416，外殼防護等級為IP54或IP55；

g) 適用于各種應用場合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W為戶外防輕腐蝕型；TH為濕熱帶；WTH為戶外濕熱帶；F1為戶內防中等防腐型；F2為戶內防強腐蝕型；WF1為戶外防中等腐蝕型；WF2為戶外防強腐蝕型；

h) 為了方便連接負載，在電動機軸伸端面均預留有C型中心孔；

i）電動機機座底部安裝有防爆呼吸排水閥(臥式安裝方式時)；

j) 具有優良的起動特性；

k) 電動機具有較高的運行可靠性。
