1.概述

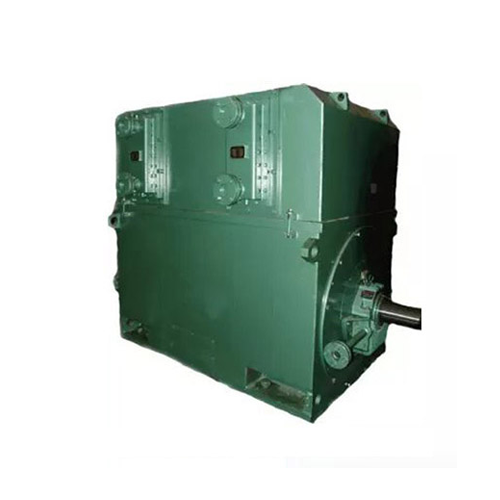

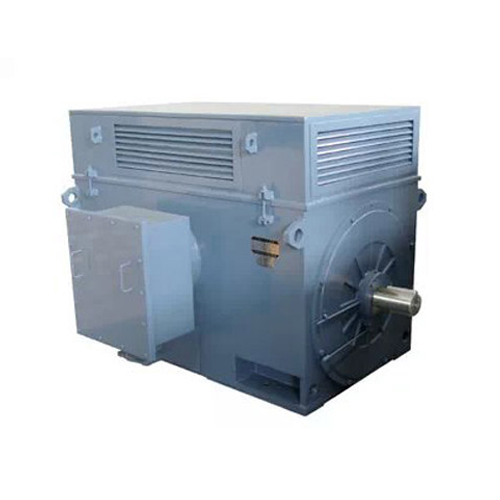

YX系列高效三相異步電動機是我公司采用先進技術，結合國內高壓電動機的實踐經驗而設計制造的優化系列產品，具有結構緊湊、重量輕、高效、節能、噪聲低、振動小、可靠性高、使用壽命長、安裝維護方便等優點。

該系列產品主要適用于石油、化工、煤炭、電站、冶金、交通運輸、紡織、醫藥、糧食加工等行業中的風機、水泵、壓縮機、破碎機、切屑機床、運輸機械等通用機械設備或其它類似機械設備。

2.結構特點

• 電動機采用箱形結構，機座由鋼板焊接成箱形，重量輕、剛度好。YX系列電機（冷卻方式：IC01）采用頂部安裝上罩或機座側板開口安裝百葉窗兩種形式。YX系列電機（冷卻方式：IC81W）在電機頂部安裝空-水冷卻器，并帶有漏水檢測報警裝置。

• 定子采用外裝壓結構，定子繞組采用155（F）級絕緣材料，10kV電動機采用可靠的防電暈措施，繞組端部有可靠的固定及綁扎，并采用真空壓力浸漬無溶劑漆工藝（VPI）處理，因此電動機的絕緣性能好，機械強度高，防潮能力強，使用壽命長。

• 鼠籠轉子有鑄鋁和銅條兩種結構，采用先進可靠的鑄鋁工藝或焊接工藝制造而成，并經過動平衡校驗，因此電動機運行平穩可靠。

• 軸承采用滾動軸承和滑動軸承兩種形式，由電動機功率大小和轉速高低而定，其防護等級為IP54或IP55，滾動軸承設有不停機注排油裝置。

• 主接線盒置于電動機右側（從軸伸端看），也可按用戶要求置于左側，接線盒的內外均設有單獨的接地端子。

• 根據用戶要求，可在定子繞組、軸承等重要部位加設測溫裝置，便于現場觀察和遠距離監控，以保證電動機安全可靠地運行。
